技術特點
| 運行： | |
| 測量頭 | -20℃~＋80℃ |
| 電子單元 | －10℃~＋50℃ |
| 儲存 | －20℃~＋65℃ |
應用
LKAT 非常的適合測量整流器輸出，達到控制和保護目的，主要應用在電化學工業上，例如電解鋁、氯、銅、錳、鈦、鋅、電鍍等行業。
主要特征
雙向電流可測量，適應復雜磁場環境下的應用可以設定逆流和過流保護值緊湊的外形結構，適合各種復雜的安裝環境系統內置精確診斷系統可選數字顯示器可以顯示電流值有效值。

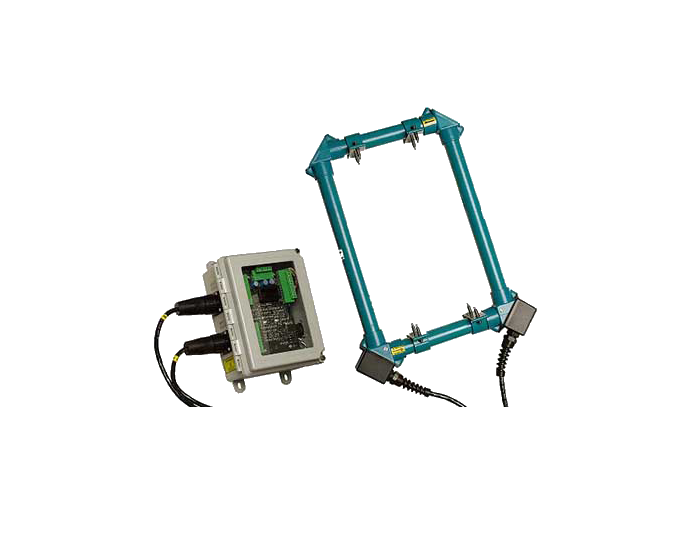

規格說明LKAT
| 輸入： | 5KA~100KA。 |
| 輸出： | -20mA～+20mA |
| 保護繼電器 | 由工廠校正 |
| DC | 0~+FS |
| DC逆流/AC | -FS~+FS |
| 額 定 | 250VAC/30VDC， 3A |
| 動作時間 | 10ms |
| 測量精度 | ±0.75% of FS |
| 重復性 | ±0.1% of FS |
| 線性度 | ±0.1% of FS |
| 溫度靈敏度 | ±200ppm/℃ |
| 可選擇的數字表在電子單元內 | |
工作電源
| 輸入： | 85V~264VAC 頻率47~440HZ或110V~250V DC |
| 最大功率： | 30VA |
| 電源每V波動對精度影響 | 120VAC：±0.001% of FS |
| 240VAC：±0.0005% of FS |
絕緣
| 測量頭與輸出 | 6.0KV AC 1 分鐘 |
| 電源與輸出 | 1.0KV AC 1 分鐘 |
| 電源、輸出與接地 | 2.0KV AC 1 分鐘 |
環境溫度
| 運行： | |
| 測量頭 | -20℃~＋80℃ |
| 電子單元 | －10℃~＋50℃ |
| 儲存： | －20℃~＋65℃ |
物理特性
| 測量頭重/典型 | 1~4 公斤 |
| 處理單元重 | 大約 5.5 公斤 |
| 電纜 | 測量頭電纜2根長度10米 |
| 信號輸出電纜 | 1 根/長度30米 |
| 電源電纜 | 1 根/長度10米 |
| 機箱： | 測量頭和電子單元 IP65 |
